วิศวกรรมความแม่นยำในระบบการยึด: บทบาทและนวัตกรรมของการปิดวงกลมในการประกอบเครื่องจักรกล

ในโลกที่ซับซ้อนของวิศวกรรมเครื่องกลที่ความน่าเชื่อถือและความแม่นยำเป็นสิ่งสำคัญยิ่ง แหวนเก็บรักษาที่ประทับตรา หรือแหวนสแน็ป - มีบทบาทสำคัญ แต่มักจะไม่ได้รับการยอมรับ ตัวยึดแบบวงกลมขนาดเล็กเหล่านี้ผลิตจากแผ่นโลหะบาง ๆ โดยใช้เทคนิคการปั๊มความแม่นยำสูงได้รับการออกแบบมาเพื่อรักษาความปลอดภัยส่วนประกอบลงบนเพลาหรือภายในตัวเรือนเพื่อให้มั่นใจว่าการวางตำแหน่งตามแนวแกนโดยไม่จำเป็นต้องใช้ตัวยึดแบบเกลียวหรือการตัดเฉือนที่ซับซ้อน

ซึ่งแตกต่างจากคู่ที่มีเส้นลวดซึ่งโค้งงอเป็นรูปร่างวงจรการปั๊มเกิดขึ้นผ่านกระบวนการขึ้นรูปเย็นที่ช่วยให้มีความยืดหยุ่นในการออกแบบมากขึ้นความคลาดเคลื่อนที่เข้มงวดมากขึ้นและลักษณะการรับน้ำหนักที่เพิ่มขึ้น ความสามารถของพวกเขาในการผลิตจำนวนมากในราคาต่ำในขณะที่รักษาความสมบูรณ์ของโครงสร้างทำให้พวกเขาขาดไม่ได้ในยานยนต์การบินและอวกาศเครื่องจักรอุตสาหกรรมและภาคอิเล็กทรอนิกส์สำหรับผู้บริโภค

บทความนี้สำรวจหลักการการผลิตข้อได้เปรียบในการใช้งานการพิจารณาวัสดุและการขยายการใช้งานของวงจรการปั๊มโดยเน้นความสำคัญที่เพิ่มขึ้นในระบบเครื่องจักรกลที่ทันสมัย

กระบวนการผลิตและการออกแบบโครงสร้าง
Circlips การปั๊มผลิตโดยใช้เทคโนโลยีการปั๊มแบบก้าวหน้าซึ่งโลหะแผ่นแบนจะถูกป้อนผ่านชุดของสถานีเครื่องมือที่ตัดรูปแบบและรูปร่างส่วนประกอบสุดท้ายที่มีความสามารถในการทำซ้ำสูง วิธีนี้ช่วยให้ผู้ผลิตสามารถผลิตชิ้นส่วนที่เหมือนกันหลายพันชิ้นต่อชั่วโมงในขณะที่ยังคงควบคุมมิติที่แน่นหนา

คุณสมบัติการออกแบบที่สำคัญ ได้แก่ :

การกำหนดค่าแบบแบ่งส่วนหรือเต็มวงกลม: ขึ้นอยู่กับแอปพลิเคชัน Circlips อาจมีช่องว่างแบบเปิดสำหรับการติดตั้งหรือวงแหวน 360 องศาเต็มรูปแบบพร้อมการแยกสำหรับการบีบอัดที่เหมาะสม

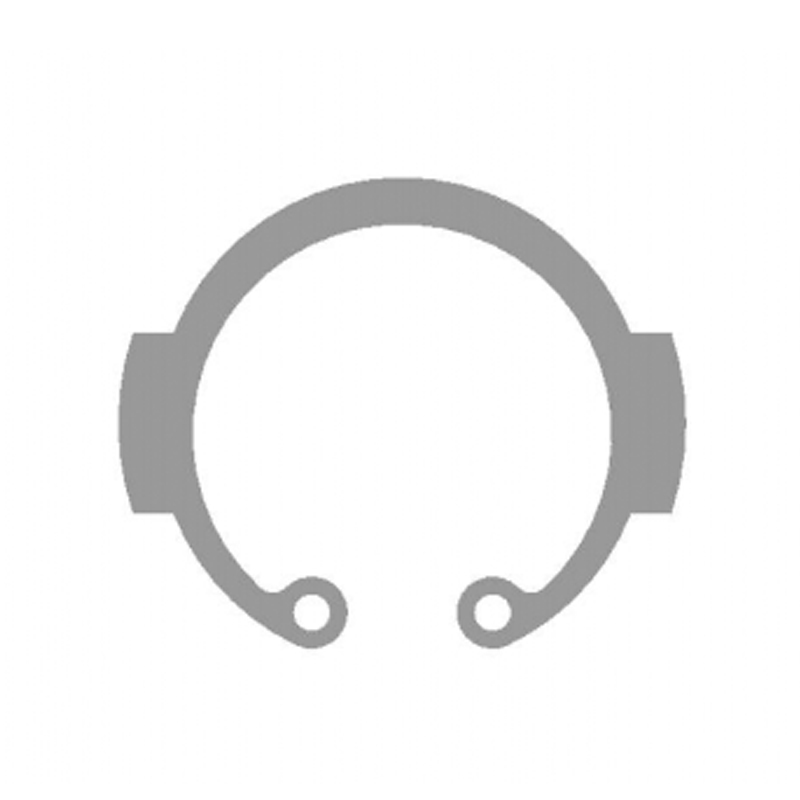

โปรไฟล์การเก็บรักษาภายในหรือภายนอก: วงกลมภายในพอดีกับร่องภายในเจาะในขณะที่ประเภทภายนอกนั่งอยู่บนเพลาเพื่อรักษาส่วนประกอบ
แท็บการเก็บรักษาหรือ lugs: การออกแบบบางอย่างรวมการยื่นออกหรือหลุมเล็ก ๆ ที่ช่วยให้สามารถกำจัดได้ง่ายโดยใช้คีมหรือเครื่องมือพิเศษ
การรักษาพื้นผิว: ตัวเลือกเช่นการชุบสังกะสีการเคลือบฟอสเฟตหรือสีดำออกไซด์ช่วยเพิ่มความต้านทานการกัดกร่อนและลดแรงเสียดทานในระหว่างการติดตั้ง
การก่อสร้างที่ประทับตราช่วยให้สามารถรวมเข้ากับชุดประกอบขนาดกะทัดรัดซึ่งข้อ จำกัด ด้านพื้นที่ทำให้ตัวยึดแบบดั้งเดิมไม่สามารถทำได้

ข้อได้เปรียบในการใช้งานมากกว่าวิธีการรักษาทางเลือก
เมื่อเทียบกับโซลูชันการยึดอื่น ๆ เช่นถั่วเกลียวกาวหรือวงกลมลวดวงกลมการปั๊มให้ประโยชน์ที่แตกต่างกันหลายประการ:

การผลิตที่ประหยัดต้นทุน: กระบวนการปั๊มความเร็วสูงลดต้นทุนต่อหน่วยอย่างมีนัยสำคัญโดยเฉพาะอย่างยิ่งในการผลิตปริมาณมาก
ประสิทธิภาพของพื้นที่: ออกแบบมาเพื่อใช้งานภายในพื้นที่แกนขั้นต่ำทำให้เหมาะสำหรับการประกอบขนาดเล็กหรือบรรจุอย่างหนาแน่น
ความสะดวกในการติดตั้งและลบ: แตกต่างจากตัวยึดแบบเธรดพวกเขาไม่จำเป็นต้องมีแรงบิดแน่นและสามารถติดตั้งได้อย่างรวดเร็วโดยใช้ตัวป้อนอัตโนมัติหรือเครื่องมือแมนนวล
ความสามารถในการโหลดสูง: เมื่อนั่งอย่างถูกต้องในร่องกลึงวงแหวนเหล่านี้จะให้การเก็บรักษาตามแนวแกนที่เชื่อถือได้แม้ภายใต้เงื่อนไขการโหลดแบบไดนามิก
ความต้านทานการสั่นสะเทือน: การยึดรัศมีของโปรไฟล์ที่ประทับตราช่วยรักษาตำแหน่งในสภาพแวดล้อมที่มีแนวโน้มที่จะเกิดแรงกระแทกทางกลหรือการแกว่ง
ข้อได้เปรียบเหล่านี้ทำให้การปิดกั้นมีค่าโดยเฉพาะอย่างยิ่งในแอปพลิเคชันที่จำเป็นต้องใช้การถอดชิ้นส่วนสำหรับการบำรุงรักษาหรือซ่อมแซม

การเลือกวัสดุและการพิจารณาประสิทธิภาพ
ตัวเลือกวัสดุมีบทบาทสำคัญในการกำหนดลักษณะการทำงานของวงจรการปั๊ม ตัวเลือกทั่วไปรวมถึง:

เหล็กกล้าคาร์บอน: ให้ความต้านทานความแข็งแรงและการสึกหรอสูง มักใช้ในระบบเครื่องจักรกลหนัก
สแตนเลส (เกรดออสเทนนิติกหรือมาร์เทนซิติก): ต้องการในสภาพแวดล้อมที่มีการกัดกร่อนเช่นทางทะเลการแปรรูปทางเคมีหรืออุปกรณ์เกรดอาหาร
ฟอสเฟอร์บรอนซ์: เลือกสำหรับการนำไฟฟ้าและคุณสมบัติแรงเสียดทานต่ำซึ่งพบได้ทั่วไปในการใช้งานมอเตอร์และแบริ่ง
โลหะผสมชุบ: การเคลือบเช่นสังกะสีนิกเกิลหรือโครเมี่ยมปรับปรุงความต้านทานการกัดกร่อนและความสวยงามในส่วนประกอบที่มองเห็นได้
การเลือกวัสดุแต่ละรายการจะต้องคำนึงถึงปัจจัยต่าง ๆ เช่นอุณหภูมิในการทำงานการสัมผัสกับความชื้นหรือสารเคมีและอายุการใช้งานที่คาดหวัง

แอปพลิเคชันในอุตสาหกรรมที่หลากหลาย
เนื่องจากความสามารถรอบตัวและประสิทธิภาพของพวกเขาการปิดกั้นการปั๊มจึงถูกนำมาใช้อย่างกว้างขวางในหลายอุตสาหกรรม:

1. อุตสาหกรรมยานยนต์
ใช้อย่างกว้างขวางในการส่งสัญญาณความแตกต่างระบบพวงมาลัยและชุดประกอบช่วงล่างเพื่อรักษาแบริ่งเกียร์และบูช

2. เครื่องจักรอุตสาหกรรม
อินทิกรัลในถังไฮดรอลิกกล่องเกียร์และอุปกรณ์ขับเคลื่อนด้วยมอเตอร์ซึ่งการจัดตำแหน่งและการเก็บรักษาส่วนประกอบที่แม่นยำนั้นมีความสำคัญ

3. อุปกรณ์อิเล็กทรอนิกส์และเครื่องใช้ไฟฟ้า
ใช้ในมอเตอร์แฟน ๆ และส่วนประกอบที่หมุนได้ภายในเครื่องใช้ในบ้านและอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคเพื่อให้แน่ใจว่าการประกอบกะทัดรัดและเชื่อถือได้

4. การบินและอวกาศและการป้องกัน
ใช้ในระบบการกระตุ้นกลไกการลงจอดและโมดูล avionics ที่การลดน้ำหนักและความน่าเชื่อถือเป็นสิ่งจำเป็น

5. อุปกรณ์การแพทย์
พบได้ในเครื่องมือผ่าตัดและอุปกรณ์วินิจฉัยที่ความสะดวกในการทำหมันและการถอดประกอบอย่างรวดเร็วเป็นสิ่งสำคัญ

ความสามารถในการปรับตัวให้เข้ากับโหลดทั้งแบบคงที่และแบบไดนามิกช่วยให้มั่นใจได้ว่ามีความต้องการอย่างต่อเนื่องในระบบกลไกเชิงกลในวงกว้าง

การรวมเข้ากับการผลิตและระบบอัตโนมัติที่ชาญฉลาด
ในขณะที่กระบวนการผลิตพัฒนาไปสู่ระบบอัตโนมัติและความแม่นยำมากขึ้นวงจรการปั๊มจะถูกรวมเข้ากับสายการประกอบหุ่นยนต์และระบบยึดอัจฉริยะมากขึ้น:

ระบบการให้อาหารอัตโนมัติ: เครื่องป้อนชามแบบสั่นสะเทือนและระบบติดตามเชิงเส้นช่วยให้การแทรกวงกลมอย่างรวดเร็วและปราศจากข้อผิดพลาดในช่วงย่อย
เทคโนโลยีการตรวจสอบคุณภาพ: ระบบการมองเห็นและเซ็นเซอร์ตรวจสอบการติดตั้งและการวางแนวที่ถูกต้องแบบเรียลไทม์
ออกแบบเพื่อการผลิต (DFM): วิศวกรเพิ่มประสิทธิภาพมิติร่องวงกลมและตัวเลือกวัสดุในช่วงต้นของการพัฒนาผลิตภัณฑ์เพื่อปรับปรุงการผลิตและลดความเสี่ยงที่ล้มเหลว
การรวมการบำรุงรักษาแบบทำนาย: ในอุปกรณ์ที่มีมูลค่าสูงเซ็นเซอร์ฝังตัวตรวจสอบระดับความเครียดและรูปแบบการสึกหรอรอบ ๆ ส่วนประกอบที่เก็บรักษาแบบ circlip เพื่อคาดการณ์ความล้มเหลวก่อนที่จะเกิดขึ้น
ความก้าวหน้าเหล่านี้นำไปสู่ปริมาณงานที่สูงขึ้นความน่าเชื่อถือที่ดีขึ้นและลดการหยุดทำงานในสภาพแวดล้อมการผลิตขั้นสูง

ความท้าทายและข้อ จำกัด
แม้จะมีประโยชน์มากมาย แต่การปิดกั้นการปิดกั้นก็ไม่สามารถใช้ได้ในระดับสากล ความท้าทายที่สำคัญ ได้แก่ :

ข้อกำหนดการตัดเฉือนของร่อง: ฟังก์ชั่นที่เหมาะสมขึ้นอยู่กับร่องกลึงที่แม่นยำในเพลาผสมพันธุ์หรือที่อยู่อาศัยเพิ่มความซับซ้อนในการออกแบบส่วนประกอบ
ข้อ จำกัด ในการโหลด: ในขณะที่เหมาะสำหรับแรงตามแนวแกนปานกลางพวกเขาอาจทำงานได้ไม่ดีภายใต้ความเค้นรัศมีหรือแรงบิด
ช่องโหว่การกัดกร่อน: หากไม่มีการเคลือบที่เหมาะสมหรือการเลือกวัสดุการสัมผัสกับความชื้นสามารถนำไปสู่การย่อยสลายก่อนวัยอันควร
ข้อผิดพลาดในการติดตั้ง: ที่นั่งหรือความเสียหายที่ไม่เหมาะสมในระหว่างการติดตั้งอาจส่งผลต่อการเก็บรักษาและนำไปสู่ความล้มเหลวของระบบ
การควบคุมด้านวิศวกรรมและคุณภาพอย่างระมัดระวังเป็นสิ่งจำเป็นเพื่อให้มั่นใจว่าประสิทธิภาพในระยะยาว

นวัตกรรมและแนวโน้มในอนาคต
เมื่อมองไปข้างหน้าความพยายามในการวิจัยและพัฒนาอย่างต่อเนื่องมุ่งเน้นไปที่การปรับปรุงประสิทธิภาพความทนทานและความสามารถในการปรับตัวของวงจรการปั๊ม:

การรักษาพื้นผิวขั้นสูง: การเคลือบนาโนและการหล่อลื่นด้วยตนเองโดยมีจุดมุ่งหมายเพื่อยืดอายุการใช้งานและลดการสึกหรอ
การรวมการผลิตแบบเติมแต่ง: การใช้เครื่องมือที่พิมพ์ 3 มิติสำหรับต้นแบบและการผลิตวงกลมที่มีปริมาณต่ำ
โซลูชันการยึดเกาะแบบไฮบริด: การรวมวงกลมที่ประทับตราเข้ากับพันธะกาวหรือการล้นเกินสำหรับการยึดแบบอเนกประสงค์
แนวคิดสมาร์ทยึด: การพัฒนาแท็ก RFID แบบฝังหรือวัสดุที่ไวต่อความเครียดสำหรับการตรวจสอบสภาพและการตรวจสอบย้อนกลับ
นวัตกรรมเหล่านี้สะท้อนให้เห็นถึงการเปลี่ยนแปลงที่กว้างขึ้นไปสู่ระบบการยึดเชิงกลที่ชาญฉลาดและยืดหยุ่นมากขึ้นสามารถตอบสนองความต้องการของวิศวกรรมรุ่นต่อไปได้
