Circlips หรือที่เรียกว่าวงแหวนยึดหรือแหวนสแน็ปเป็นส่วนประกอบสำคัญที่ใช้ในการรักษาความปลอดภัยชิ้นส่วนบนเพลาหรือภายในตัวเรือน แม้จะมีขนาดเล็ก แต่พวกเขามีบทบาทสำคัญในการรักษาชุดประกอบโดยเฉพาะอย่างยิ่งในระบบเครื่องจักรกลที่มีชิ้นส่วนหมุนหรือเลื่อน หนึ่งในประเภทที่พบมากที่สุดคือ วงกลมภายใน และ วงกลมภายนอก - ในขณะที่พวกเขาตอบสนองวัตถุประสงค์ที่คล้ายกัน - ป้องกันการเคลื่อนไหวด้านข้างของส่วนประกอบ - การออกแบบฟังก์ชั่นและการติดตั้งของพวกเขานั้นแตกต่างกันอย่างโดดเด่น
ในบทความนี้เราจะสำรวจไฟล์ ความแตกต่างที่สำคัญระหว่างวงกลมภายในและภายนอก รวมถึงโครงสร้างแอปพลิเคชันวิธีการติดตั้งและวิธีการเลือกประเภทที่เหมาะสมสำหรับความต้องการของคุณ
Circlips คืออะไร-
วงกลมเป็นวงแหวนโลหะกึ่งยืดหยุ่นที่พอดีกับร่องกลึงในหลุมเจาะ (หลุม) หรือบนเพลา พวกเขาทำหน้าที่เป็นตัวยึดเชิงกลป้องกันไม่ให้ส่วนประกอบเลื่อนออกหรือขยับไปตามแกน โดยทั่วไปแล้ว Circlips จะทำจากสปริงสปริงหรือสแตนเลสนำเสนอความยืดหยุ่นและความแข็งแรงที่จำเป็นสำหรับการประกอบซ้ำและถอดประกอบ
Circlips มาในการออกแบบที่หลากหลาย แต่ทั้งสองประเภทหลักคือ:
วงกลมภายใน - พอดีกับร่องภายในเบื่อหรือที่อยู่อาศัย
วงกลมภายนอก - พอดีกับร่องที่ด้านนอกของเพลา
1. การออกแบบและโครงสร้าง

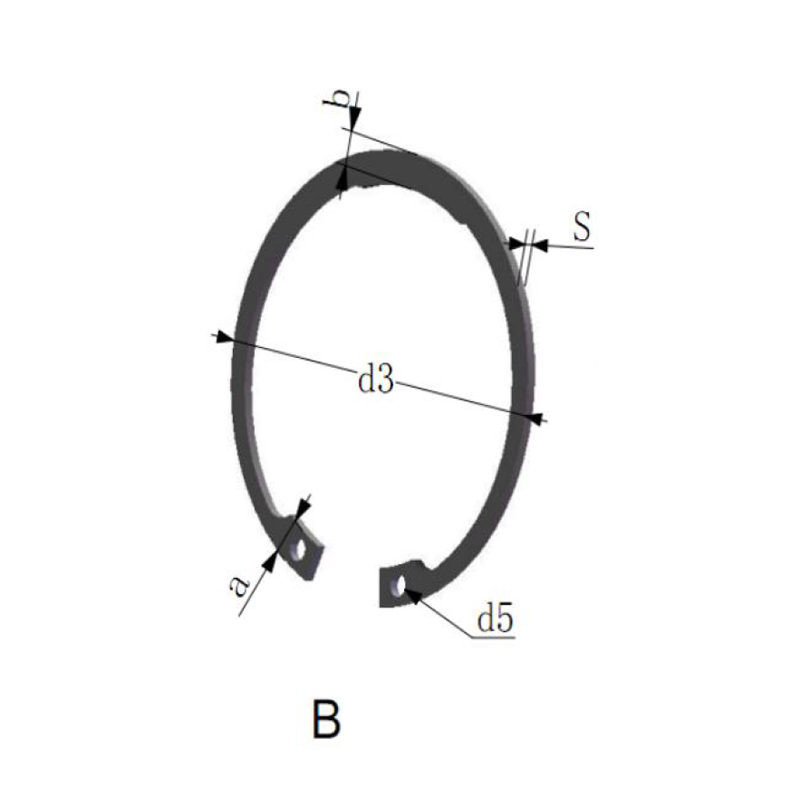

วงกลมภายใน
รูปร่างที่เหมาะสมภายใน เส้นผ่าศูนย์กลางภายใน ของกระบอกสูบหรือที่อยู่อาศัย
ปลายมักจะติดตั้งรูเล็ก ๆ หรือตัวเชื่อมสำหรับคีมหมุนรอบ
ประคบเมื่อติดตั้งใช้แรงดันภายนอกเพื่อยึดตัวเอง
วงกลมภายนอก
ออกแบบมาเพื่อพันรอบ เส้นผ่าศูนย์กลางภายนอก ของเพลา
คุณลักษณะเปิดสิ้นสุดที่ขยายในระหว่างการติดตั้ง
ทำสัญญากับร่องเพลาใช้แรงกดดันภายในเพื่อนั่งอยู่
2. การติดตั้งและลบ
Circlips ทั้งสองประเภทต้องการคีมพิเศษที่รู้จักกันในชื่อ คีมหมุนรอบ หรือคีมแหวนสแน็ปพร้อมเคล็ดลับที่พอดีกับรูที่ปลายของวงจร
การติดตั้งวงกลมภายใน:
ใช้ คีมภายในวงจร ด้วยเคล็ดลับการเปิดออกด้านนอก
ใส่เคล็ดลับลงในรูลื่นบีบอัดแหวนและใส่ลงในร่องภายในของเจาะ
ปล่อยออกมาเพื่อให้ circlip เข้าที่
การติดตั้งวงกลมภายนอก:
ใช้ คีมหมุนรอบภายนอก ด้วยเคล็ดลับปิดด้านใน
ใส่เคล็ดลับขยายวงกลมและเลื่อนไปที่เพลาเข้าไปในร่อง
ปล่อยให้นั่งแหวนอย่างอบอุ่นในตำแหน่ง
การลบเป็นเพียงการย้อนกลับของการติดตั้งโดยใช้คีมชนิดเดียวกัน
3. แอปพลิเคชัน
ความแตกต่างหลักในแอปพลิเคชันขึ้นอยู่กับว่าส่วนประกอบจะต้องถูกยับยั้งภายในรูหรือบนเพลา
วงกลมภายในใช้เพื่อ:
ป้องกันส่วนประกอบจากการเลื่อนออกจาก Bหรือes หรือ Cylindrical ที่อยู่อาศัย
ถือตลับลูกปืนแขนเสื้อหรือบูชภายในรู
พบได้ทั่วไปในการส่งสัญญาณยานยนต์กระบอกไฮดรอลิกและตัวเรือนเกียร์
วงกลมภายนอกใช้เพื่อ:
ป้องกันชิ้นส่วนจากการเลื่อนออก เพลาหมุนหรือเพลา
เกียร์ที่ปลอดภัยรอกหรือแบริ่งในสถานที่
มักพบในมอเตอร์ไฟฟ้าเพลาขับและชุดเครื่องมือเครื่องจักร
4. ข้อดีและการพิจารณา
| คุณสมบัติ | วงกลมภายใน | วงกลมภายนอก |
| ที่ตั้ง | ภายในเบื่อหรือที่อยู่อาศัย | รอบเพลา |
| กำลังติดตั้ง | บีบอัดระหว่างการติดตั้ง | ขยายในระหว่างการติดตั้ง |
| โหลดทิศทาง | ต่อต้านการผลักดันออกไปด้านนอก | ต่อต้านการผลักดันเข้าด้านใน |
| การใช้งานทั่วไป | การเก็บรักษาที่อยู่อาศัย | การเก็บรักษาเพลา |
ข้อดี Circlip ภายใน:
ปกป้องส่วนประกอบภายในสภาพแวดล้อมที่ปิดผนึก
ลดความเสี่ยงของการปนเปื้อนภายนอก
เสร็จสิ้นการล้างออกด้วยชิ้นส่วนที่ยื่นออกมาน้อยลง
ข้อดี Circlip ภายนอก:
ง่ายต่อการตรวจสอบและแทนที่
ด้ามจับรัศมีที่แข็งแกร่งบนเพลาหมุน
มักจะติดตั้งง่ายขึ้นในระบบเปิด
5. วัสดุและการเคลือบ
โดยทั่วไปทั้งสองประเภททำจาก:
คาร์บอนสปริงสปริง - ทนทานมีความต้านทานแรงดึงสูง
สแตนเลส -ทนต่อการกัดกร่อนสำหรับสภาพแวดล้อมทางทะเลหรือเกรดอาหาร
การเคลือบฟอสเฟตหรือสีดำออกไซด์ - ลดแรงเสียดทานและต้านทานการกัดกร่อน
ตัวเลือกชุบสังกะสี - สำหรับการเพิ่มความต้านทานสนิมและความคมชัดของภาพ
แอพพลิเคชั่นบางตัวอาจต้องใช้ความร้อนที่ได้รับการรักษาด้วยความร้อนเพื่อความต้านทานการโหลดที่สูงขึ้นหรือโลหะผสมที่ไม่ใช่แม่เหล็กในสภาพแวดล้อมที่ละเอียดอ่อน
6. มาตรฐานและขนาด
Circlips ปฏิบัติตามมิติมาตรฐานตามมาตรฐานสากล:
DIN 472 - วงกลมภายในสำหรับ bores
DIN 471 - วงกลมภายนอกสำหรับเพลา
ANSI/ASME B18.27 - มาตรฐานแหวนสแน็ปอเมริกาเหนือ
เลือกขนาดที่ถูกต้องตามเส้นผ่านศูนย์กลางร่องและความหนาของวงแหวนเสมอ การปรับขนาดที่ไม่เหมาะสมสามารถนำไปสู่ความล้มเหลวของวงจรซึ่งอาจทำให้เกิดความเสียหายของเครื่องจักรหรืออันตรายด้านความปลอดภัย
7. การเลือกระหว่างวงกลมภายในและภายนอก
เมื่อเลือก circlip ให้ถามสิ่งต่อไปนี้:
เป็นส่วนประกอบที่อยู่ ภายในที่อยู่อาศัย or บนเพลา -
ไฟล์ ทิศทางการโหลดตามแนวแกนที่คาดไว้ ?
เท่าไร พื้นที่ประกอบ พร้อมใช้งาน?
อะไรคือ สภาพแวดล้อม (ความชื้นอุณหภูมิสารเคมี)?
เป็น การบำรุงรักษาตามปกติ หรือการถอดแยกชิ้นส่วน?
สำหรับโครงการที่เกี่ยวข้องกับการเชื่อมต่อทั้งภายในและภายนอกเป็นเรื่องปกติที่จะใช้ Circlips ทั้งสองประเภท ร่วมกันแต่ละฟังก์ชั่นการเก็บรักษาเฉพาะ
บทสรุป
แม้ว่าจะคล้ายกันในแนวคิด วงกลมภายในและภายนอก ให้บริการเพื่อวัตถุประสงค์ที่แตกต่างและได้รับการปรับให้เหมาะกับส่วนต่าง ๆ ของชุดกลไกเชิงกล การทำความเข้าใจความแตกต่างระหว่างพวกเขา - วิธีการติดตั้งที่เหมาะสมและวิธีการทำงานของพวกเขา - มีความสำคัญต่อการสร้างความมั่นใจในการออกแบบเครื่องจักรที่ปลอดภัยปลอดภัยและมีประสิทธิภาพ
ไม่ว่าคุณจะทำงานเกี่ยวกับอุปกรณ์อุตสาหกรรมระบบยานยนต์หรือเครื่องมือที่มีความแม่นยำเลือกประเภทและขนาดของวงจรที่ถูกต้องเป็นกุญแจสำคัญในการรักษาประสิทธิภาพและลดการสึกหรอเมื่อเวลาผ่านไป เมื่อมีข้อสงสัยให้อ้างถึงมาตรฐานอุตสาหกรรมหรือปรึกษาผู้ผลิตเพื่อค้นหาความเหมาะสมสำหรับใบสมัครของคุณ
โดยการเรียนรู้ส่วนประกอบขนาดเล็ก แต่ยิ่งใหญ่เหล่านี้วิศวกรและช่างเทคนิคสามารถมั่นใจได้ว่าชิ้นส่วนที่หมุนจะรักษาความปลอดภัยส่วนประกอบที่เคลื่อนย้ายยังคงอยู่ในแนวเดียวกันและระบบเชิงกลทำงานได้อย่างปลอดภัยและราบรื่น
